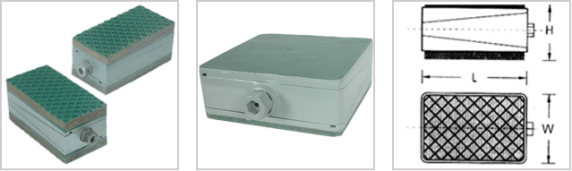

CUÑAS DE PRECISIÓN
Las cuñas niveladoras de precisión están diseñados para
aplicaciones donde se requiera amortiguamiento pasivo y equipos
con grandes cargas. El diseño incorpora un sistema de nivelación
de alta precisión, para un fácil ajuste de la altura. Una amplia
superficie de apoyo permite una base óptima de soporte y
rigidez. La adición de platos adicionales dan como resultado un
incremento del aislamiento y gran solidez. La forma rectangular
de la cuña es otra ventaja, además de proveer a la máquina de
una resistencia a "caminar" mayor a la de los apoyos circulares,
esta geometría ha probado ser más estable. Este comportamiento
elimina el peligro de acumulación de líquidos, como
refrigerantes y aceites, debajo de las almohadillas.
Adicionalmente el diseño da a la cuña un alto coeficiente de
fricción, lo que evita que la máquina "camine".
Ventajas
- Reduce el impacto y las
vibraciones.
- Sistema de aislamiento para maquinaria Heavy
Duty.
- Dos rangos de altura en un solo aislador.
- Rápido
y preciso sistema de nivelación y previene que la máquina
"camine".
- Buena estabilidad debido la la característica de
no deslizamiento de las placas.
- Efectivo alto aislamiento
pasivo de vibración, en particular en pisos superiores.
- Aumenta la vida útil de la máquina. Posibilidad de aislar
impactos horizontales.
- Instalación simple en la maquinaria
y eliminación de tornillos sujetadores.
- La maquinaria se
puede instalar en pisos desnivelados.
Aplicaciones: Máquinas moldeadoras de
inyección, Prensas, Herramientas estacionarias, máquinas de
estampado, taladradoras, maquinaria en general multipropósito
con camas largas, cortadoras, maquinas de control numérico CNCs,
tornos, lijadoras de superficie y cilíndricas, maquinas
troqueladoras y perforadoras.
Tipo
|
Carga (kg) |
Largo (L, mm) |
Ancho (W, mm) |
Altura (H, mm) (en una posición intermedia) |
Rango de ajuste (mm) |
|---|---|---|---|---|---|
PM-0-A |
500 |
100 |
60 |
57 |
8 |
PM-0-B |
750 |
100 |
60 |
67 |
8 |
PM-0-C |
300 |
100 |
60 |
67 |
8 |
PM-1-A |
900 |
150 |
75 |
65 |
10 |
PM-1-B |
120 |
150 |
75 |
75 |
10 |
PM-1-C |
780 |
150 |
75 |
75 |
10 |
PM-2-A |
1950 |
200 |
100 |
70 |
10 |
PM-2-B |
2200 |
200 |
100 |
80 |
10 |
PM-2-C |
1400 |
200 |
100 |
80 |
10 |
PM-3-A |
3200 |
200 |
200 |
70 |
12 |
PM-3-B |
4400 |
200 |
200 |
80 |
12 |
PM-3-C |
2800 |
200 |
200 |
80 |
12 |
